煤粉噴槍非正常損壞的三種情況
 主要表現(xiàn)在突發(fā)事件。由于屬非正常損壞其原因更為復(fù)雜，可能首先想到的是噴槍的質(zhì)量問題。但認(rèn)真分析檢查噴槍的損壞狀況，可能對查清原因解決問題會有很大的幫助。噴槍插入直吹管開始工作，在短時間內(nèi)突然異常損壞主要有以下幾種表現(xiàn)形式：

 1、燒損熔斷：主要發(fā)生在直吹管內(nèi)噴槍前端500mm以內(nèi)。表現(xiàn)為：局部熔斷、表面有大小不等的坑凹和熔孔。缺陷部位明顯是由外向里形成的。這種損壞大部分出現(xiàn)在休風(fēng)開爐后噴槍工作時間不長。原因主要是由于系統(tǒng)故障和操作不當(dāng)造成的。例如，系統(tǒng)故障有：爐況不好，風(fēng)口結(jié)焦、系統(tǒng)堵塞或斷續(xù)噴吹、熱風(fēng)倒流，風(fēng)口灌渣、噴槍與風(fēng)口接觸處漏風(fēng)等因素。操作不當(dāng)有：停噴時未及時補風(fēng)退槍、停爐休風(fēng)時回壓過快等因素。

 2、穿孔刷漏：發(fā)生在噴煤槍的任意部位。表現(xiàn)為：缺陷部位明顯是有里向外形成的，同時缺陷部位有沖刷形成的表象。其原因主要是噴槍槍管的質(zhì)量問題（如：裂紋、沙眼、褶皺等）。如槍管有焊接，而缺陷部位在焊縫周邊。其原因就有可能是由焊接缺陷造成的（如：焊接錯位、焊縫內(nèi)部結(jié)瘤、焊縫自身缺陷等）。

 3、頭部“開花”：發(fā)生在噴槍的前端。窗口處明顯可以看到煤粉散噴。這種情況大部分是由于插槍過深造成的。插槍位置是由風(fēng)口、直吹管結(jié)構(gòu)以及噴槍結(jié)構(gòu)和自身爐況所決定的。插槍過深容易造成噴槍頭部燒損“開花”，插槍過淺又會導(dǎo)致沖刷燒壞風(fēng)口小套。所以必須選擇合理的插槍位置。當(dāng)然，噴槍槍管特別是槍管頭部材料的選擇也是非常關(guān)鍵的�？垢邷匮趸�性能越高，耐磨性能越好的材料同樣操作狀況下，缺陷產(chǎn)生就會滯后，也有可能在一個周期內(nèi)不會明顯出現(xiàn)。

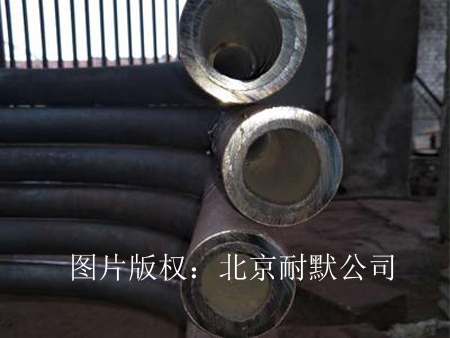

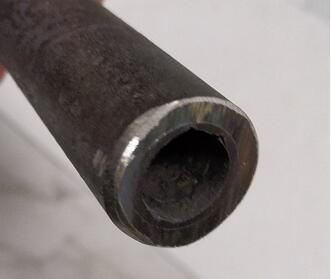

圖為對煤粉噴槍的改進
